3Dデジタイザ（3Dスキャナー）の測定事例

情報・生産技術部
海老名
  • デザイン
  • CAD・CAM・CAE
  • 寸法測定・形状測定
  • 電気・電子製品
  • 機械製品
  • #JKA
  • #製品開発
  • #品質向上
  • #性能評価
  • #形状測定

3Dデジタイザは、物体の表面座標をμmからmmの精度でデジタル化する装置です。本体には投影装置とステレオカメラが組み込まれており、投影装置が物体表面に縞模様などのパターンを投射します。その映像をステレオカメラで立体視することで、表面を点群データに変換し、各点の三次元座標を取得します。このデータを基に、寸法や形状を正確に評価することが可能です。

  • 形状評価

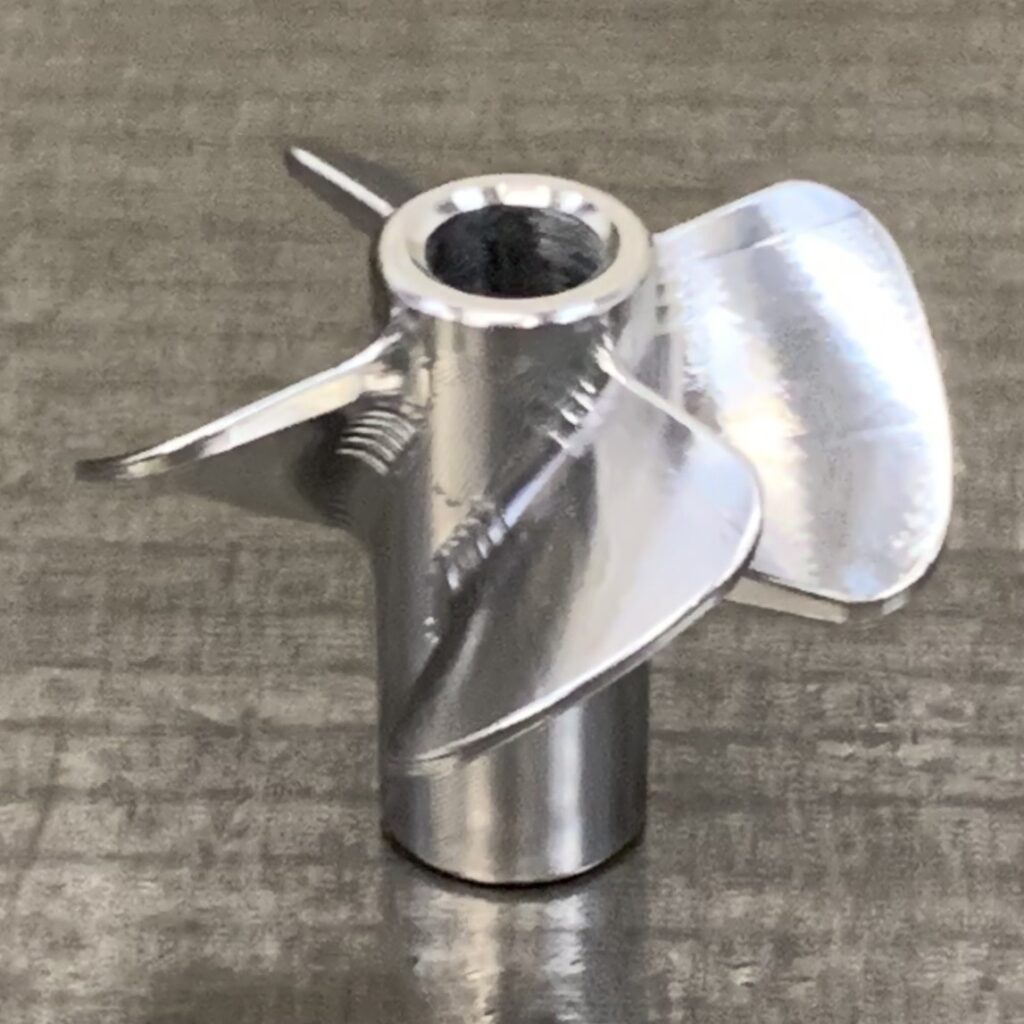

サンプル1 外観写真
サンプル1 外観

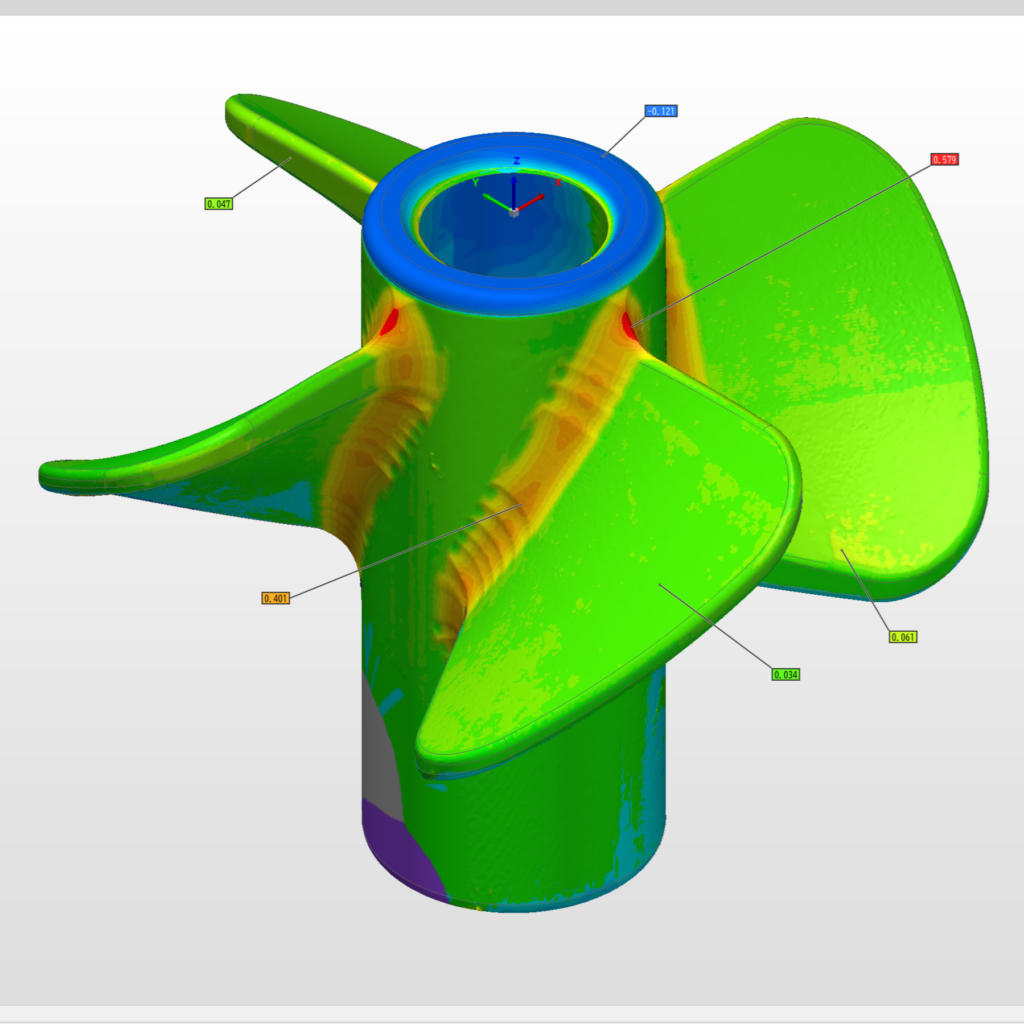

サンプル1 設計データとの加工偏差評価画像
サンプル1 設計データとの加工偏差評価

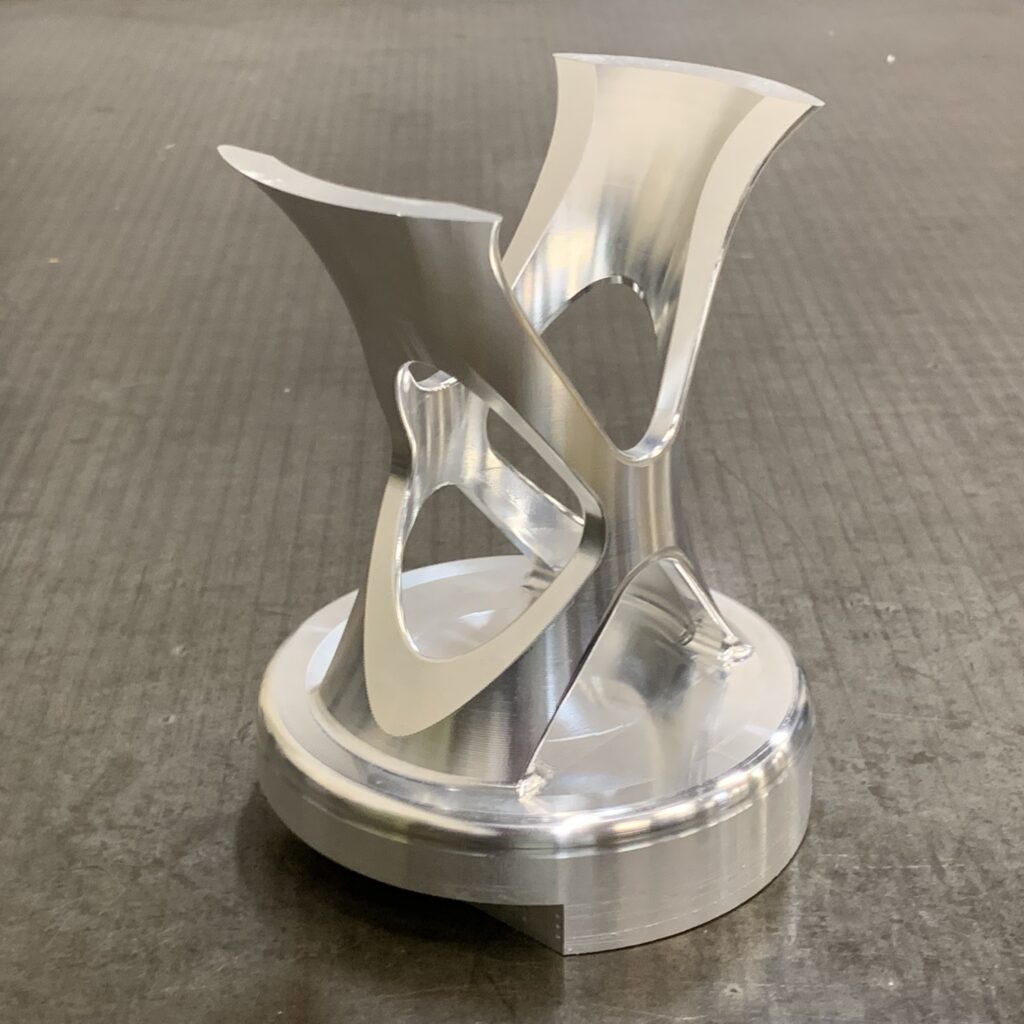

サンプル2 外観写真
サンプル2 外観

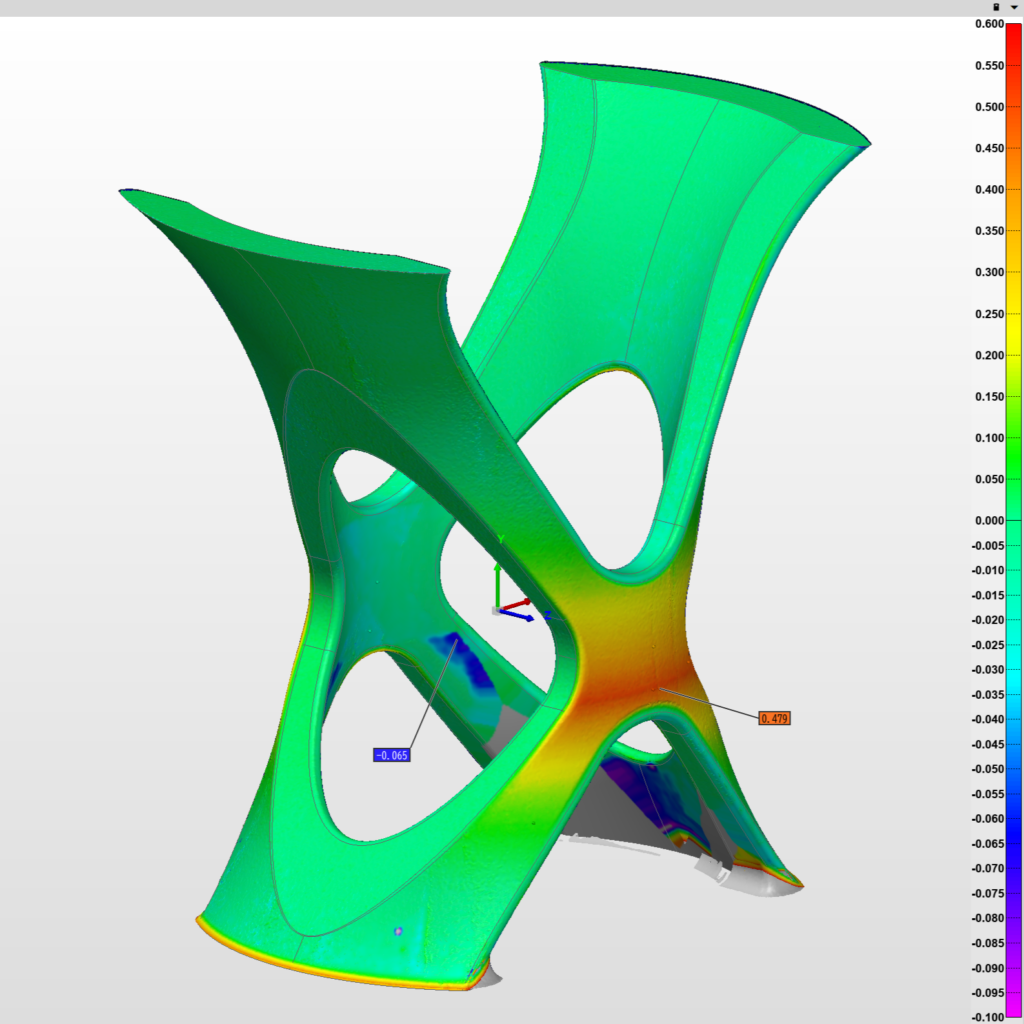

サンプル2 設計データとの加工偏差評価画像
サンプル2 設計データとの加工偏差評価
  • リバースエンジニアリング + 形状評価
（写真）サンプル外観 「サンプル提供：薗部産業株式会社」
サンプル外観 「サンプル提供：薗部産業株式会社」
3Dデジタイザ測定事例（デジタル化）画像
デジタル化
3Dデジタイザ測定事例（点群化）画像
点群化
3Dデジタイザ測定事例（ポリゴン化）画像
ポリゴン化
3Dデジタイザ測定事例（曲線化）画像
曲線化
3Dデジタイザ測定事例（曲面化）画像
曲面化
3Dデジタイザ測定事例（評価）画像
形状比較
  • 大型試料のリバースエンジニアリング
3Dデジタイザ 大型試料測定事例 （サンプル提供：株式会社ガスター）
サンプル外観 （サンプル提供：株式会社ガスター）
3Dデジタイザ 測定事例 （曲線化・曲面化）の画像
3D CADデータ化（曲線化・曲面化）
  • リバースエンジニアリング + CAE（強度解析シミュレーション）
3Dデジタイザ 機械部品測定事例 （サンプル提供：株式会社モールドテック）の画像
サンプル外観 （サンプル提供：株式会社モールドテック）
3D CADデータ化事例の画像
3D CADデータ化事例
3D CADデータ画像（スキャンデータ→領域分割→3D CADデータ化）（3D CADデータ作成協力：株式会社モールドテック）
スキャンデータ　　　→　　　領域分割　　　　→　　　　3D CADデータ化
（3D CADデータ作成協力：株式会社モールドテック）
3D CADデータからのCAE解析例の画像
3D CADデータからのCAE解析例
3D CADデータからのCAE解析例
  • 3D CADデータ化

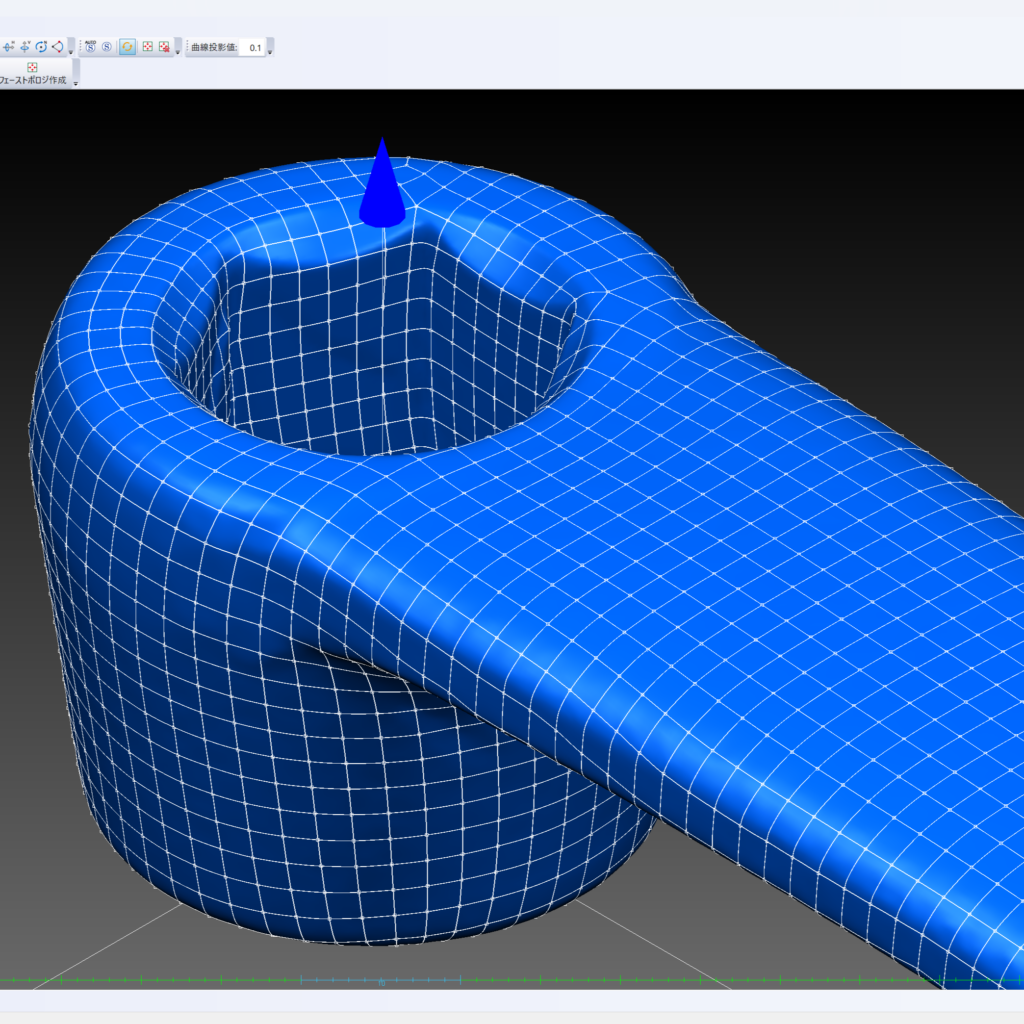

パッチ曲面の画像
パッチ曲面

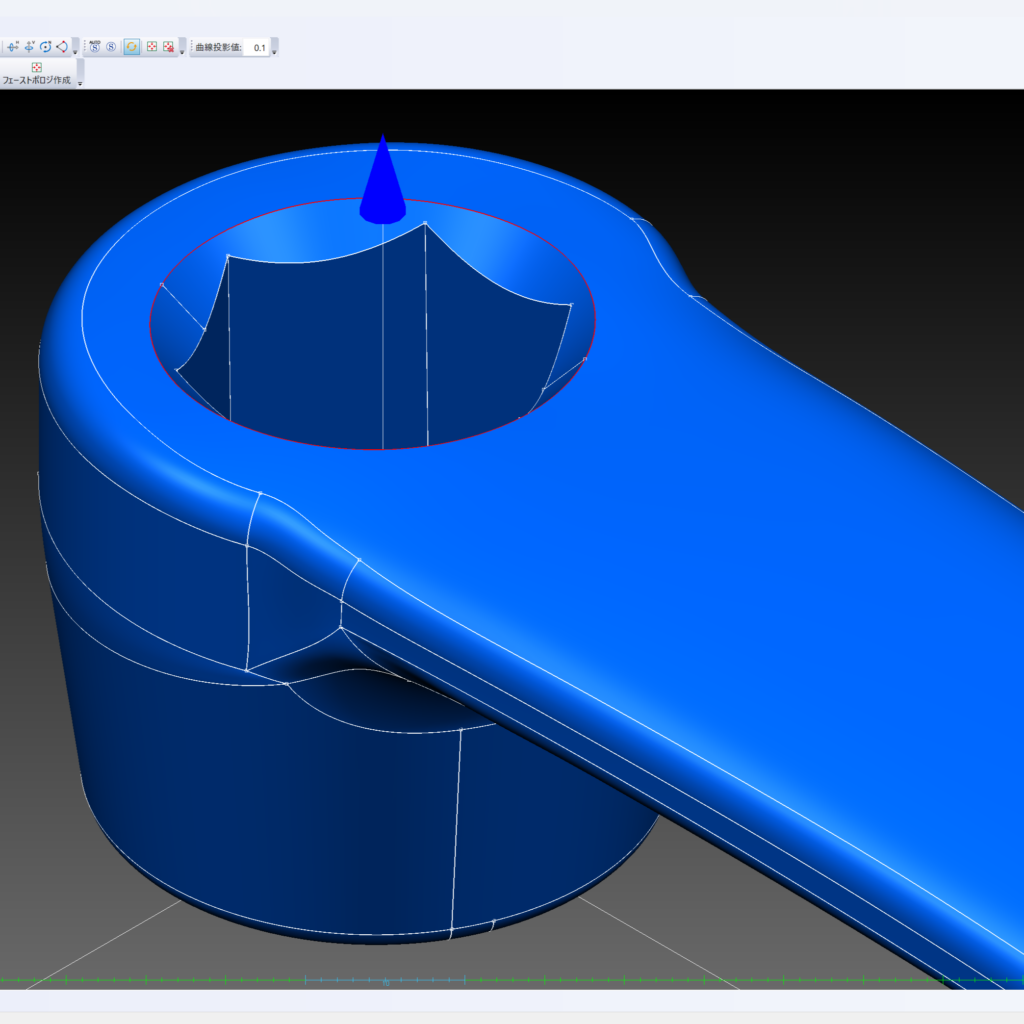

リバース曲面の画像
リバース曲面

3Dデジタイザを用いて、三次元座標測定を行います。

使用機器

3Dデジタイザ

料金

NO. 項目 単位 料金
E163707-01 三次元座標測定（3Dデジタイザ） １時間当たり 7,700円

ご利用方法

依頼試験（KISTEC事業名：試験計測）、機器使用で利用できます。
