OHラジカル量の測定

川崎技術支援部
溝の口
  • 光触媒評価
  • 光触媒
  • #空気浄化
  • #水質浄化
  • #光触媒

光触媒反応で生成する化学種の蛍光強度から反応に寄与したOHラジカルの量を測定することができます。

原理

光触媒により生成したOHラジカルは水溶液中のテレフタル酸と反応して、2-ヒドロキシテレフタル酸を生成します。 2-ヒドロキシテレフタル酸は紫外線を照射すると青色の蛍光を発することが知られています。この試験では、 生成した2-ヒドロキシテレフタル酸の蛍光強度を観測することで反応に寄与したOHラジカル量を測定します。

蛍光強度の観測には図1のようなプローブを用います。プローブには光照射用のファイバーと反射光測定用のファイバーが組みこまれており、光照射と蛍光強度の測定を同時に行うことができます。

OHラジカルとテレフタル酸の反応
蛍光プローブ法の概要

図1. 蛍光プローブ法によるOHラジカル測定の概要

試料

市販のTiO2スラリーを用いてガラス基板上にスピンコートでTiO2薄膜を作製しました。スピンコートの回転数とスラリー濃度を変化させることで、膜厚の異なる6種類のTiO2薄膜試料を作製しました(図2)。

（写真）作製したTiO2薄膜試料の断面画像

図2. 作製したTiO2薄膜試料の断面画像（集束イオンビームで断面を作製し、電子顕微鏡で観察）

OHラジカル量の測定

  1. テレフタル酸二ナトリウム水溶液(5 mM, 20 mL)とTiO2薄膜試料をφ60 mmのシャーレに設置。
  2. 図1のように上部からブラックライトを１時間照射(試料表面で1.0 mW/cm2)。
  3. 反応後の水溶液を採取し、図1装置(蛍光プローブ法)で蛍光強度を測定。
  4. 濃度が既知である2-ヒドロキシテレフタル酸の標準水溶液の蛍光強度を測定することで検量線を作製。3の蛍光強度から反応に寄与したOHラジカル量を算出。

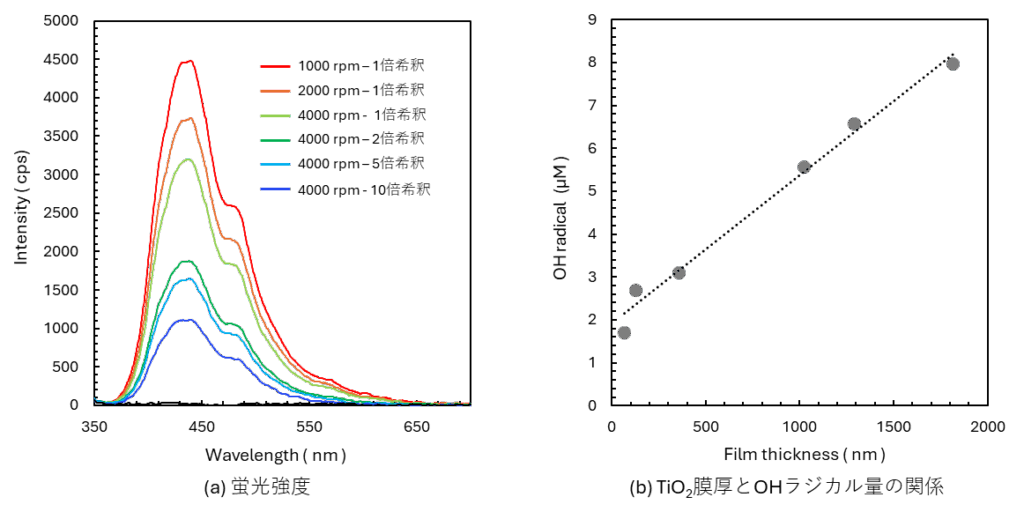

OHラジカル量の測定結果のグラフ

図3. OHラジカル量の測定結果

作製したTiO2薄膜試料はそれぞれ異なる蛍光強度を示しました。スピンコートの回転数の減少とスラリー濃度の増加に伴い、蛍光強度は強くなる傾向がみられました(図3(a))。また、TiO2薄膜試料の膜厚とOHラジカル量の間には正の相関が確認されました(図3(b))。これは、OHラジカルを生成するTiO2の表面積が増加したことに起因すると考えられます。

ガス分解性能との相関性

同じTiO2薄膜試料を用いて、JIS R1757/ISO 19652に準じたアセトアルデヒド分解性能試験(図4(a))を実施しました。

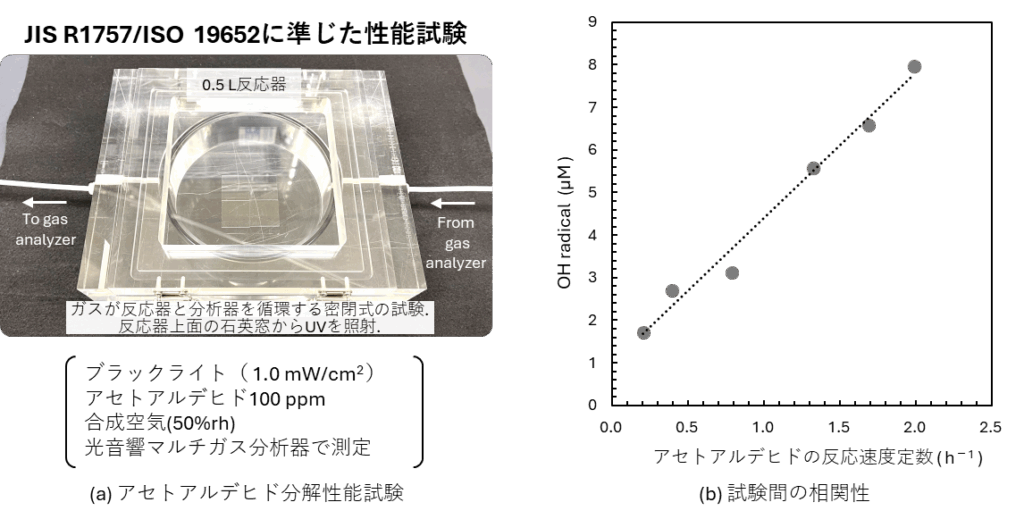

アセトアルデヒド分解性能試験とOHラジカル量測定の相関（試験の写真とグラフ）

図4. アセトアルデヒド分解性能試験の概要と両試験結果の相関

アセトアルデヒドの分解速度定数と生成したOHラジカル量の間には正の相関が確認されました(図4(b))。蛍光プローブ法によるOHラジカル測定は、アセトアルデヒドなどのガス分解性能試験の簡易的な代替評価法として有効であるといえます。

関連する論文

料金

NO. 項目 単位 料金
K161925-01 その他光触媒性能試験 １時間につき 7,150円
K120728-01 カーボンコーティング １試料につき 3,520円
K120467-01 集束イオンビーム装置（マルチ解析用・FIB-SEM/EDS/EBSD）
[Scios LoVacシステム]		 １時間以内 35,530円
K120467-02 集束イオンビーム装置（マルチ解析用・FIB-SEM/EDS/EBSD）
[Scios LoVacシステム]　追加		 追加１時間当たり 30,470円
K120470-01 マルチ解析用FIBオプション　
カーボン膜デポジション		 10分当たり 2,420円
K120473-01 マルチ解析用FIB付属のSEM観察 １試料１視野観察につき 20,900円
OHラジカル量を測定する試験やアセトアルデヒド分解性能試験は上記料金表の「その他光触媒性能試験」が工数に応じて積算されます。
試料観察で用いた集束イオンビームによる断面加工や電子顕微鏡観察は上記表の項目が適用されます。詳しくは無料技術相談フォームからお問合せください。

ご利用方法

依頼試験（KISTEC事業名：試験計測）、委託受託（KISTEC事業名：技術開発受託）で利用できます。
