4ポートのベクトル・ネットワーク・アナライザ（VNA）にスイッチマトリクスを組み合わせることで、最大18ポートまでの反射／伝送特性解析が可能です。

【試験対象】
電子部品・電子回路（マルチポートデバイス）
差動信号ケーブル（USB3.0ケーブル 3組のツイスト・ペア線：12ポート必要、LANケーブル 4組のツイスト・ペア線：16ポート必要）
　※VNAと接続するためのSMAコネクタ付き測定治具をご用意ください。

【測定周波数】
　Sパラメータ：シングルエンド　10MHz～8.5GHz　
　※最大18ポートまでのシングルエンドSパラメータが取得できます。
　　最大4組までの差動配線のミックスドモードSパラメータが取得できます。

測定項目1（周波数領域の測定）

• 最大18ポートのシングルエンドSパラメータ測定
  • 反射特性：リターンロス、VSWR、インピーダンス など
  • 伝送特性：挿入損失、減衰量、位相特性、群遅延、クロストーク など
• 最大4組のツイスト・ペア線のミックスドモードSパラメータ測定（差動/同相）
  　差動配線に対応した評価が可能です。
  • 差動/同相の伝送・反射特性、クロストーク測定：Sdd_m-n、Scc_m-n（m,n=1,2,・・・,8）
  • コモンモード ⇔ 差動モード変換量：Scd_m-n、Sdc_m-n（m,n=1,2,・・・,8）
  • 差動信号のバランス特性評価

測定項目2（時間領域の測定）

　※時間領域の測定は、実測したSパラメータ（周波数領域のデータ）からフーリエ逆変換で算出するため、最低周波数10MHzにより配線長に制限があります。
　※長さ5mを超えるケーブルや測定精度を要求する場合は、通常の4ポート構成での測定となります。

• TDR測定（時間領域反射測定）　
  • 特性インピーダンス
  • 断線・不連続箇所の位置特定
• TDT測定（時間領域透過測定）
  • 配線間のスキュー（信号遅延差）測定　
• アイパターン解析（シミュレーション）　
  　高速データ伝送の品質を評価します
  • アイ開口評価（振幅・時間マージン）
  • ジッタ、ノイズの影響確認
  • 信号補正機能：プレエンファシス、イコライザなど対応
  • 対応信号形式：NRZ、PAM4、PAM8など

出力データ形式

• CSV
• Touchstone形式（s1p、s2p、s3p、s4p、・・・、s18p ）
• 画像形式（BMP、JPG等）
• PDF

　※Touchstone（タッチストーン）形式のデータは、回路シミュレータや電磁界シミュレータでの解析にご利用いただけます。

主な用途

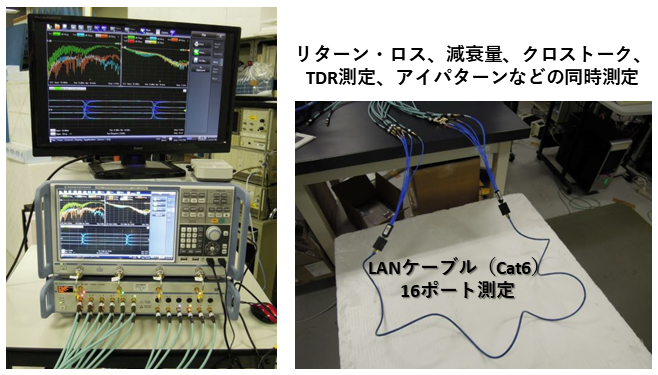

• LANケーブルなど多芯信号ケーブルの反射・伝送特性評価、クロストーク評価
