測定周波数範囲が9kHz～8.5GHzの４ポートのベクトル・ネットワーク・アナライザ（VNA）を用いた電子部品の反射／伝送特性解析、インピーダンス測定

Sパラメータ：　シングルエンド／ミックスドモード（差動）　
ポート数：　4ポートまで
周波数範囲：　9kHz～8.5GHz

試験対象　

　電子部品、電子回路

測定例

○　1ポート測定

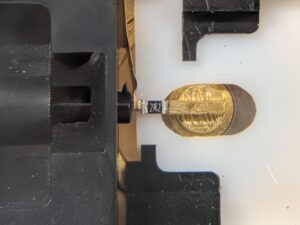

　　・チップ部品のインピーダンス（LCR）測定（治具の上限周波数 1GHz）
　　・アンテナの共振周波数測定やVSWR測定
○　2ポート測定
　　・同軸ケーブル（50Ω系）、フィルタ、減衰器（アッテネータ）などの
　　　VSWR（リターンロス）と減衰量の測定
　　・プリアンプの入力側VSWR（リターンロス）と利得（増幅率）の測定
○　3ポート測定
　　・パワーディバイダ（入力端子が1つ、出力端子が2つ）の挿入損失測定
○　4ポート測定
　　・USBケーブルなど差動線路の差動ンピーダンス（USBケーブル 90Ω、LANケーブル 100Ωなど）、
　　　減衰量、群遅延、ペア内スキューなどの測定。アイパターン解析も可能です。
　　

○　特殊な測定
　　・75Ω系デバイスの反射/伝送測定（テレビ用同軸ケーブルなど）
　　　現在市販されているVNAは、システムインピーダンスが50Ωとなっています。
　　　N型（50Ω）⇔N型（75Ω）のインピーダンス変換器とN型コネクタ（75Ω）用校正キットを使用して測定します（上限周波数 3GHz）。
　　　※被測定物側のコネクタがN型（75Ω）と異なる場合は、N型（75Ω）用の変換アダプタをご用意ください（BNC、F型など）。

保有する校正キット

VNAは、測定前に既知の特性を持った校正キット（オープン、ショート、スルー、終端など）を使ってキャリブレーション（校正）を実施する必要があります。

• 　4ポートE-cal（電子キャリブレーションキット）　3.5mm同軸コネクタ　メス（E-cal側）
• 　3.5mm同軸コネクタ校正キット（SMAコネクタと互換性）　オス・メス
• 　N型コネクタ（50Ω）校正キット　オス・メス
• 　N型コネクタ（75Ω）校正キット　オス・メス　
  　　※上限周波数3GHz、インピーダンス変換器（50Ω⇔75Ω）を併用
• 　APC7mm同軸コネクタ校正キット

出力データ形式

• CSV
• Touchstone形式（s1p、s2p、s3p、s4p）
• 画像形式（BMP、JPG等）
• PDF

　※Touchstone（タッチストーン）形式のデータは、回路シミュレータや電磁界シミュレータでの解析にご利用いただけます。

電子部品の反射/伝送特性（2ポート測定：S11,S21,S21,S22）

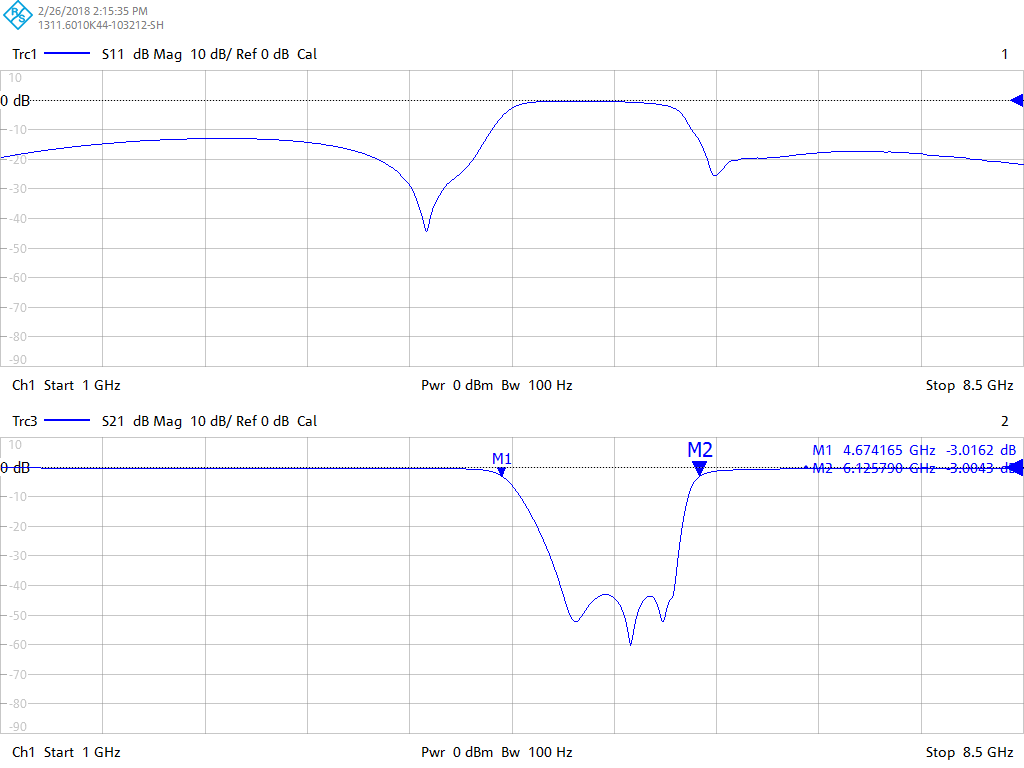

ノッチフィルタ（5GHz帯）の反射（S11）・伝送（S21）特性
※M1からM2の周波数領域の信号を除去しています。

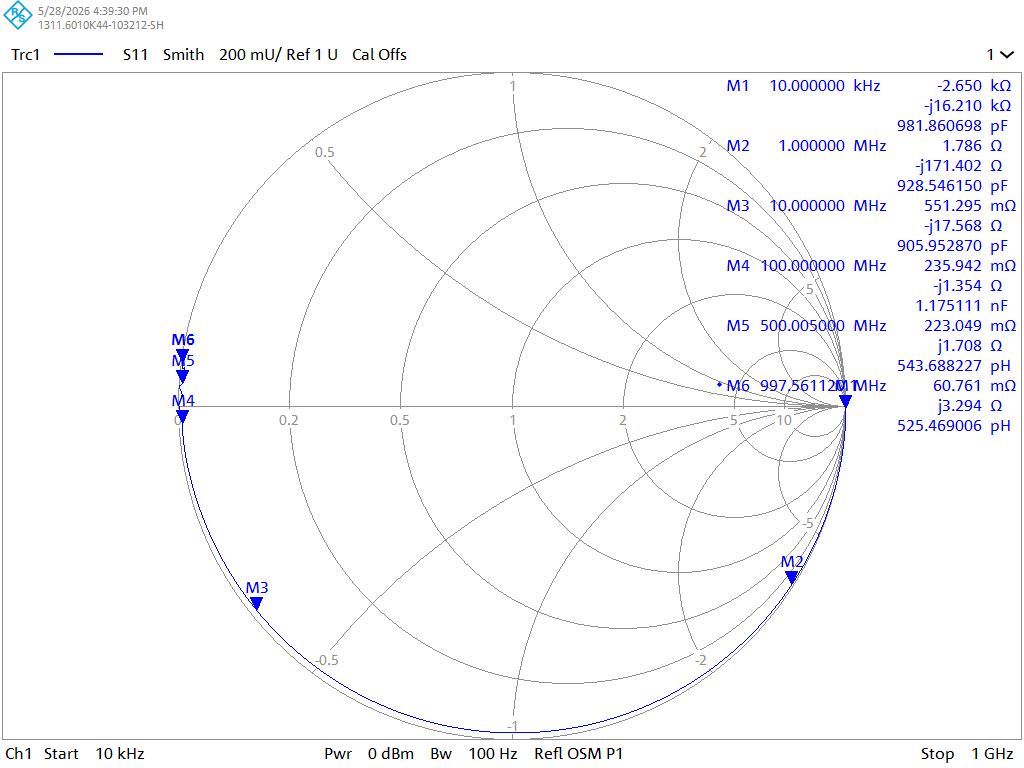

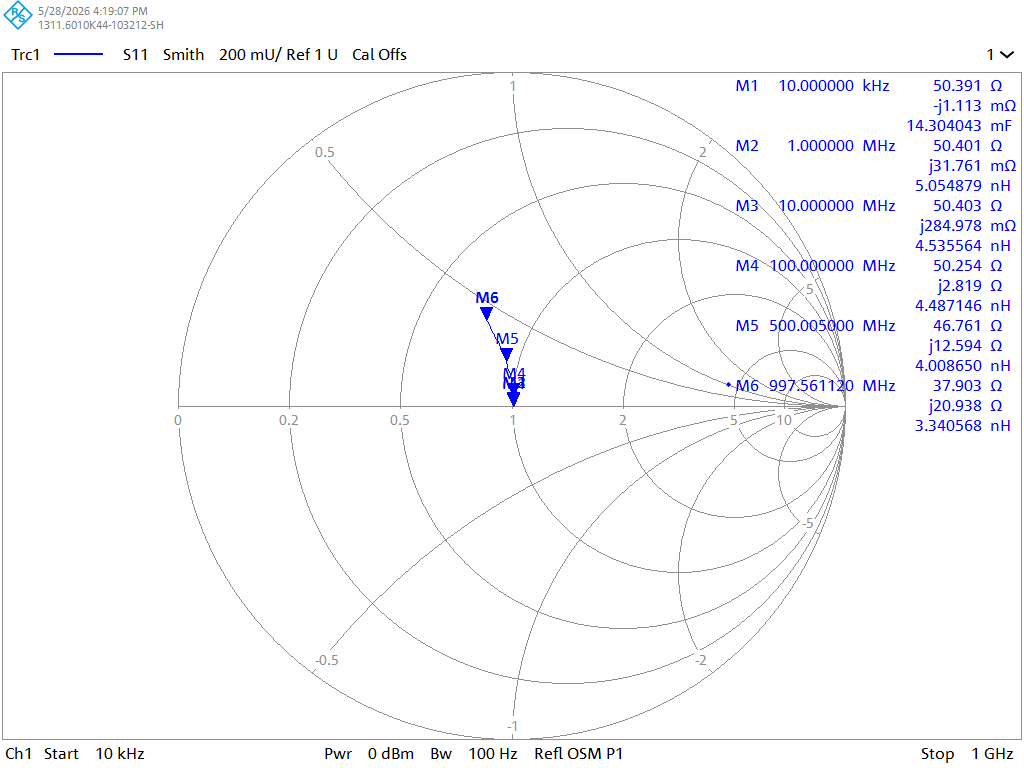

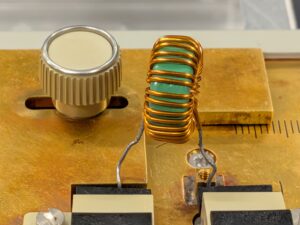

電子部品のインピーダンス測定（1ポート測定：S11）

※インピーダンス測定範囲：1Ω〜1kΩ程度（50Ω付近以外は測定精度が低下します）
