分光放射照度計による照度測定 ~人間の目に見える光について~

分光放射照度計を使用すれば光のスペクトルを測定できることを説明しましたが、人間の目に見える光の量(照度)を測定することも可能です。
人間の目は380~780nmの範囲しか感じることができず、380nm以下の短波長領域を紫外線、780nm以上の長波長領域の光を赤外線といいます。
また、380nm~780nmの光が均等に見えるのではなく、図1に示すように555nmに最大値を有するガウス分布になっています。
これを視感度係数といって、このグラフの外側にある光は見ることができません。

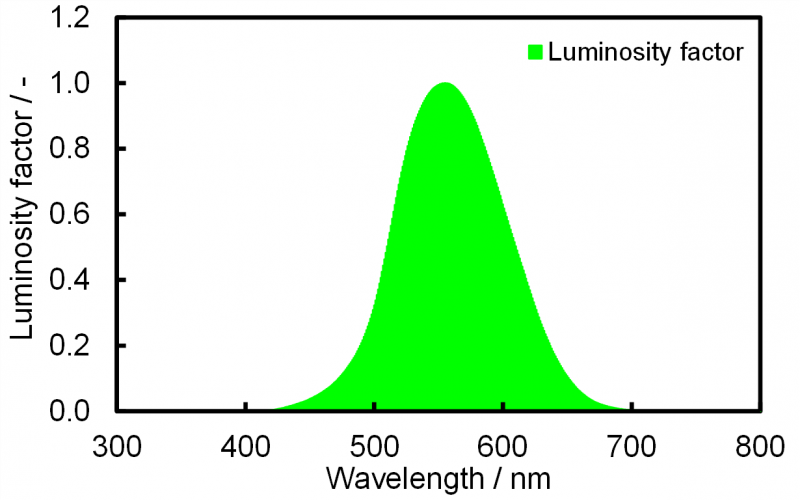

図1 人間の目に見える範囲
図1 人間の目に見える範囲

図2は白熱球のスペクトルで、長波長領域(グラフの右側)に高い値を示しており、触ると熱い、つまり赤外線をたくさん放射していることが判ります。
しかし、先程の視感度を掛けてみると図3のようになり、光として見えているのは全体の1/10程度だということが判ります。

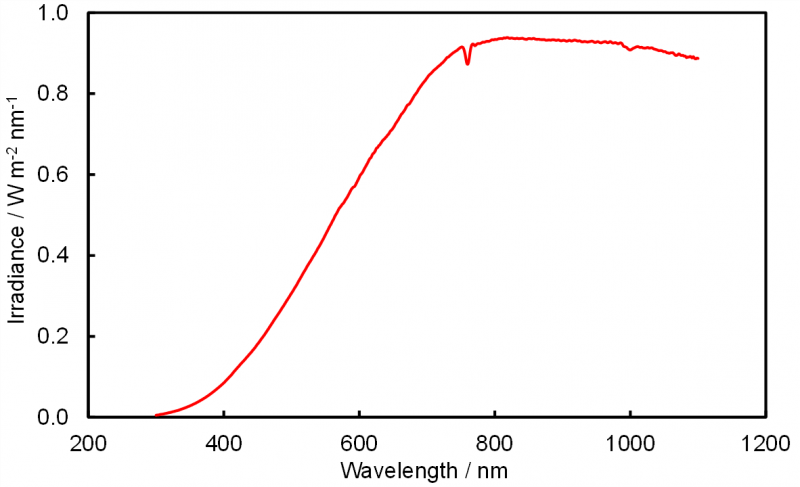

図2 白熱球のスペクトル
図2 白熱球のスペクトル

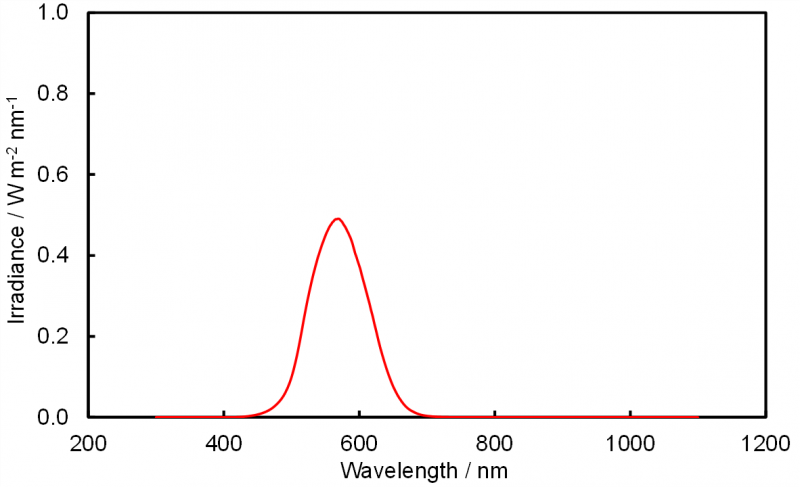

図3 白熱球に視感度係数を掛けた結果
図3 白熱球に視感度係数を掛けた結果

では、最近主流となっているLEDはどうでしょうか。
図4はLED電球のスペクトルで、400~800nmの範囲の光しか発していないことが判ります。これはヒトの視感度とほぼ同じ範囲です。
このグラフに視感度を掛けてみると図5のようになり、白熱球よりは効率が良く元の光量の1/2くらいは見えているようです。
図3も図5もグラフの面積はほぼ同じ、つまりヒトの目に見える光量は同じということになります。
LEDが省エネと言われるのは、無駄な光(見えていない光)が少ないということが理由です。

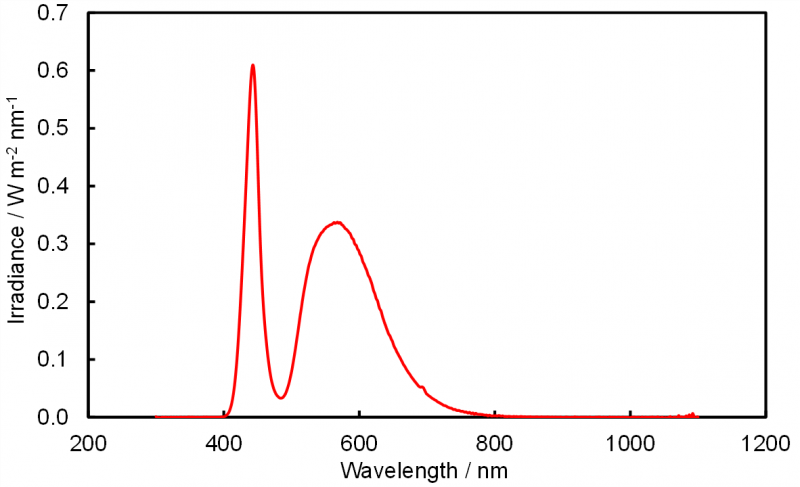

図4 LED電球のスペクトル
図4 LED電球のスペクトル

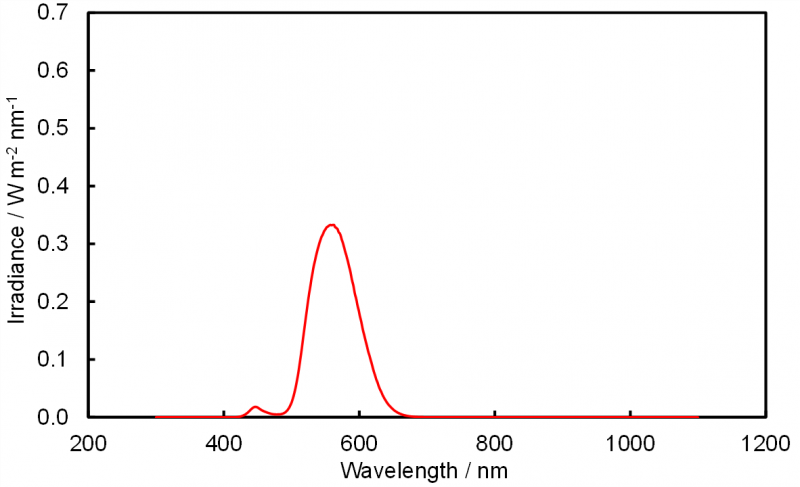

図5 LED電球に視感度係数を掛けた結果

ご利用を希望される方へ

今回のようなスペクトル測定を実施した場合は、下記料金表が適用されます。詳細はお問い合わせください。
測定条件および測定点数により費用が変わりますので詳細は担当職員にご相談ください。

試験計測料金

料金NO.項目単位料金
K3470分光放射照度計によるスペクトル測定1測定につき10,010円
K3630低照度光源による光照射1時間につき4,180円
K3660光学測定に関わる作業1時間につき7,040円
